Máy đo nhanh 3D Hyper QVTP Mitutoyo, QV TP Active 202

Thương hiệu: Mitutoyo | Mã sản phẩm: QV TP Active 202

Thời gian bảo hành	12 tháng
Xuất xứ	Nhật bản
Thương hiệu	Mitutoyo

Liên hệ

QV TP Active 202

CNC Vision Measuring System equipped with a Touch Trigger Probe

Item number: QV TP Active 202

Đo không tiếp xúc và tiếp xúc trên một máy
• Bộ phận thăm dò kích hoạt cảm ứng QV cho phép cả đo thị lực và đầu dò kích hoạt cảm ứng
đo đạc.
Đo phôi 3D
• Cho phép đo 3D phôi, chẳng hạn như các sản phẩm đúc bằng máy ép, các sản phẩm đúc bằng nhựa,
và các sản phẩm được gia công, điều đó cho đến nay vẫn chưa thể được đo lường chỉ với xử lý hình ảnh.
Có sẵn giá thay đổi mô-đun
• Sử dụng giá thay đổi mô-đun cho phép chuyển đổi giữa đo thị lực và cảm ứng
đo thăm dò trong một trình tự đo tự động

Mô tả
Catalog

Description

Non-contact and contact measurement on one machine
• QV touch-trigger probe unit enables both vision measurement and touch-trigger probe
measurement.

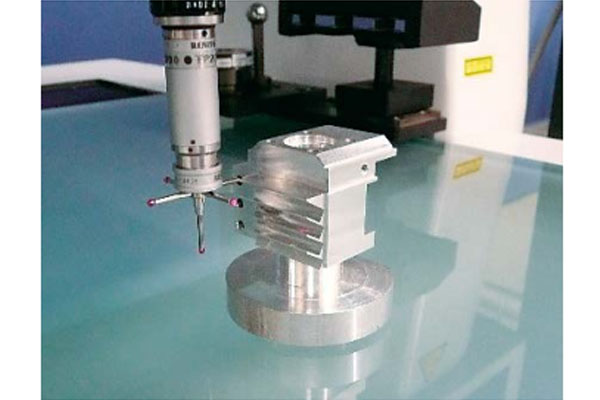

3D workpiece measurement
• Enables 3D measurement of workpieces, such as press-molded products, plastic-molded products,
and machined products, that until now could not be measured with image processing alone.

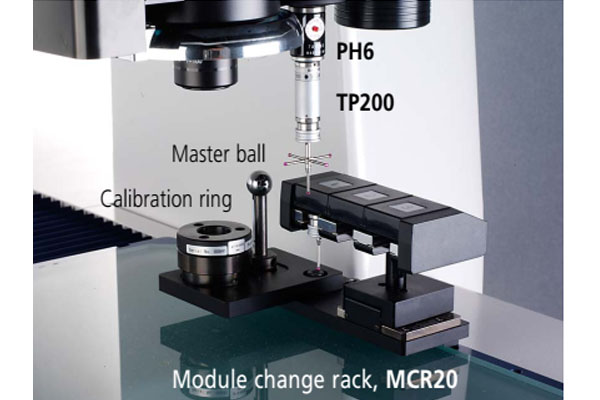

Module change rack available
• Using the module change rack enables switching between vision measurement and touch
probe measurement during an automatic measuring sequence

Items	QV TP Active 202	QV TP Active 404
Measuring range*1 (X×Y×Z) Vision Common to Touch-trigger Probe	250×200×150 mm	400×400×200 mm
184×200×150 mm	334×400×200 mm
Measuring accuracy*2 (Touch-trigger probe) E1X, E1Y, E1Z	(2.4 + 3L/1000) µm	(2.4 + 3L/1000) µm

Model No. Items	QV TP Apex 302	QV TP Apex 404	QV TP Apex 606	Hyper QV TP 302	Hyper QV TP 404	Hyper QV TP 606
Measuring range*1 (X×Y×Z) Vision Common to Touch-trigger Probe	300×200×200 mm	400×400×250 mm	600×650×250 mm	300×200×200 mm	400×400×250 mm	600×650×250 mm
234×200×200 mm	334×400×250 mm	534×650×250 mm	234×200×200 mm	334×400×250 mm	534×650×250 mm
Measuring accuracy*2 (Touch-trigger probe) E1X, E1Y, E1Z	(1.8 + 3L/1000) µm	(1.7 + 3L/1000) µm

*1 When a module change rack, a master ball, and a calibration ring are mounted, the measurement ranges are smaller than
those in the table. Other specifications are the same as those for QV Active, QV Apex, and Hyper QV.
Please contact our sales office for more details.
*2 Inspected by Mitutoyo standard. L=length between two arbitrary points (mm)

*VAT excluded. All products are intended to be sold to commercial customers.
